Pra-rakitan dengan kompresor, tangki 1,58 MPa, pengering, dan filter dalam satu alas. Cukup sambungkan saluran listrik dan udara untuk memulai produksi. Didukung oleh penggerak frekuensi variabel magnet permanen 7,5 kW, alat ini menghasilkan 0,62 m³/mnt (21,9 cfm) udara bertekanan tinggi sekaligus menghemat biaya pemasangan dan ruang lantai.
Deskripsi Produk
Sepenuhnya disalurkan dan diuji di pabrik sebelum pengiriman. Penggerak frekuensi variabel magnet permanen menyesuaikan kecepatan motor dengan kebutuhan udara waktu nyata, memastikan efisiensi luar biasa dalam kondisi tekanan tinggi (1,58 MPa). Dengan perlindungan IP23, perangkat ini dibuat untuk pengoperasian yang andal di lingkungan industri standar.

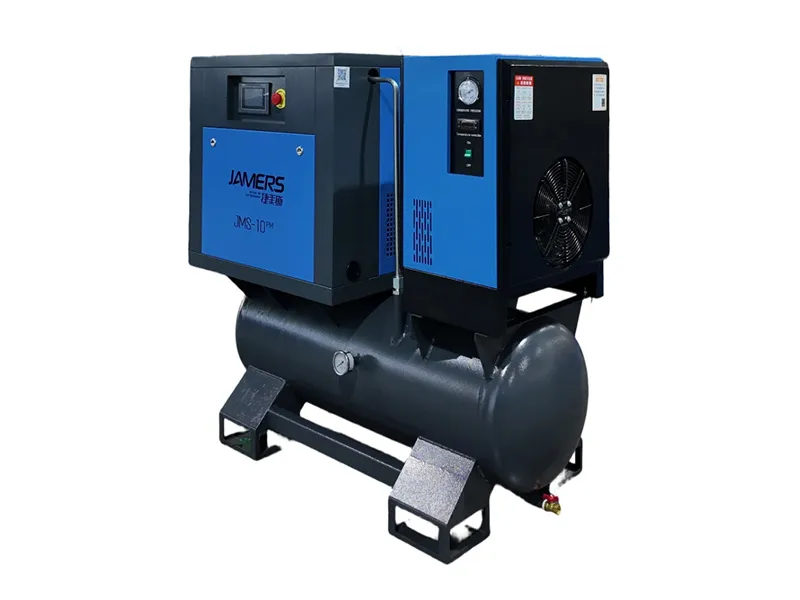

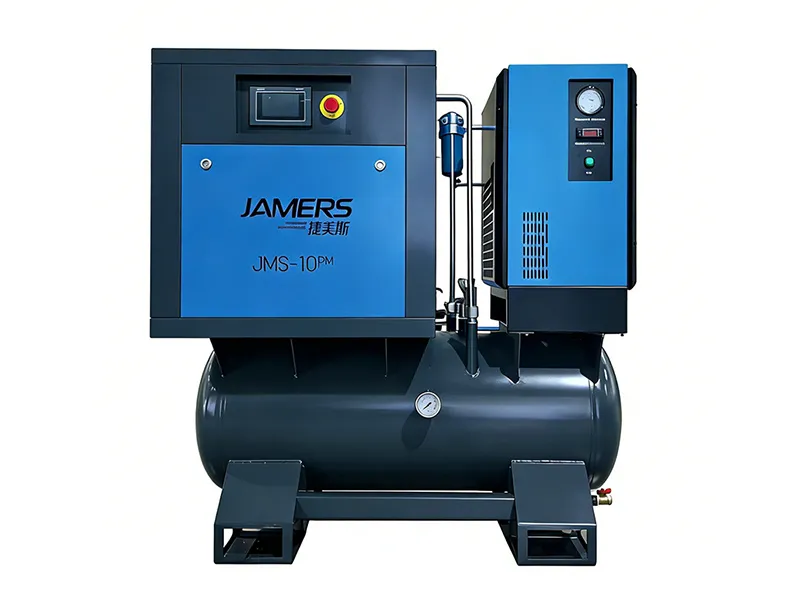

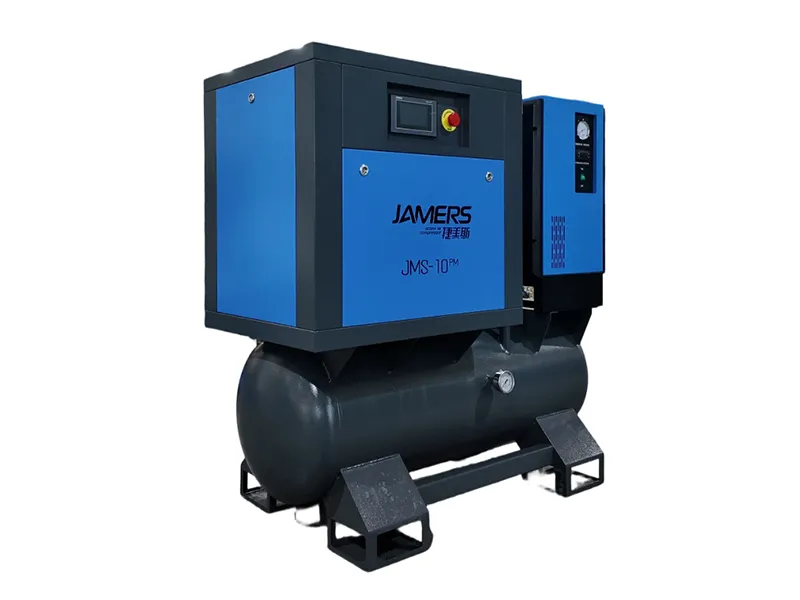

JAMERS JMS-10HPM menghadirkan pembangkitan, penyimpanan, pengeringan, dan penyaringan udara bertekanan dalam satu paket ringkas. Kompresor udara sekrup putar 10 HP dengan pengering ini menggabungkan motor magnet permanen 7,5 kW, kontrol kecepatan variabel, dan tangki penerima 235 L untuk pengguna industri yang memerlukan pasokan udara khusus dengan lebih sedikit komponen untuk dipasang secara terpisah.
Dirakit dan disalurkan dari pabrik, sistem ini menyederhanakan tata letak peralatan dan integrasi di lokasi. Bagikan tekanan yang Anda perlukan, permintaan udara secara simultan, dan catu daya dengan JAMERS untuk memeriksa JMS-10HPM sesuai dengan kebutuhan peralatan Anda.
Kompresor udara, tangki penerima, pengering, dan filter diintegrasikan ke dalam satu unit dengan sistem commissioning yang diselesaikan oleh pabrik. Pemasangan di lokasi tidak memerlukan perpipaan yang rumit, sehingga secara signifikan mengurangi waktu pemasangan dan biaya teknis.
Dioptimalkan untuk kebutuhan tekanan tinggi 1,58 MPa, teknologi frekuensi variabel magnet permanen menyesuaikan kecepatan secara real-time berdasarkan permintaan udara, menghindari pemborosan energi dari siklus start-stop yang sering terjadi, dan mempertahankan efisiensi yang sangat baik dalam skenario pasokan udara bertekanan tinggi.
Tata letak terintegrasi meminimalkan ruang lantai sekaligus mengurangi panjang pipa, menurunkan risiko kebocoran dan kehilangan tekanan. Tangki penerima dan pengering dirancang untuk memenuhi standar bejana tekanan, memastikan pengoperasian sistem yang aman dan stabil dalam jangka panjang.
| Parameter | Nilai-nilai |
| Kekuatan | 7,5kW |
| Tekanan Operasi | 1,58 MPa (229 psi) |
| Pengiriman Udara Gratis | 0,62 m³/mnt (21,9 cfm) |
| Dimensi (P×L×T) | Kira-kira. 1290×650×1450mm |
| Tegangan / Frekuensi | 380–415V / 50–60Hz |
| Metode Pendinginan | Pendinginan Udara |
| Tipe Penggerak | Variabel Frekuensi Sinkron |
| Peringkat Perlindungan | IP23 |
| Sertifikasi | CE, ISO 9001, EAC |
| Parameter | Nilai-nilai |
| Kapasitas | 0,235 m³ |
| Tekanan Operasi | 1,5 MPa (218 psi) |
| Tekanan Desain | 1,58 MPa (229 psi) |
| Suhu Desain | 150°C |
| Kategori Bejana Tekan | Kelas I (Bejana Tekanan Sederhana) |
| Tekanan Uji Hidrostatis | 2,37 MPa (344 psi) |
| Kehidupan Layanan Desain | 10 Tahun |
| Bahan Utama | Q235B |
| Media Kerja | Udara atau Minyak Terkompresi |
| Parameter | Nilai-nilai |
| Kapasitas Penanganan Udara | 1,2 m³/mnt (42,4 cfm) |
| Kisaran Tekanan Operasi | 1,58 MPa (229 psi) |
| Catu Daya | AC 220–240V / 50Hz |
| Suhu Masuk | ≤ 55°C |
| Suhu Sekitar | 5–35°C |
| Koneksi Stopkontak | DN20 |
Kompresor sekrup putar, penerima, pengering berpendingin, dan filter dirakit sebagai satu sistem. Perpipaan yang diselesaikan dari pabrik mengurangi sambungan yang perlu diatur di lokasi dan membantu menjaga pemasangan tetap ringkas. Rencana pemasangan Anda dapat fokus pada pasokan listrik, ventilasi, drainase kondensat, dan sambungan ke jaringan udara bengkel.
Motor sinkron magnet permanen bekerja dengan VSD untuk menyesuaikan kecepatan kompresor dalam rentang operasinya seiring perubahan kebutuhan udara. Hal ini dapat mengurangi operasi tanpa beban yang tidak diperlukan dalam aplikasi dengan permintaan yang bervariasi. Penghematan sebenarnya bergantung pada profil permintaan, pengaturan tekanan, dan jam pengoperasian.
Untuk bengkel dengan siklus peralatan yang terputus-putus, JMS-10HPM menawarkan cara untuk menyesuaikan produksi udara dengan konsumsi. JAMERS dapat membantu menilai apakah pengoperasian kecepatan variabel sesuai dengan siklus tugas Anda.
Penerima terintegrasi menyimpan udara bertekanan dan membantu menahan fluktuasi singkat saat peralatan menyala atau berputar. Hal ini mendukung pasokan yang lebih stabil ke perangkat yang terhubung sekaligus menjaga penyimpanan dalam paket yang sama.
Volume penerima harus dipertimbangkan bersama dengan output kompresor dan durasi permintaan puncak. Cadangan yang lebih besar dapat menutupi puncak yang pendek; konsumsi berkelanjutan harus tetap berada dalam pasokan yang tersedia dalam sistem.
Pengering berpendingin mendinginkan udara bertekanan untuk mengembun dan menghilangkan kelembapan, membantu mengurangi sisa air ke pipa hilir. Filter yang dipasang memberikan perlakuan tambahan sesuai dengan tingkat yang ditentukan.
Untuk peralatan yang sensitif terhadap kelembapan atau kontaminasi, sertakan titik embun tekanan dan persyaratan filtrasi Anda dalam pertanyaan sehingga spesifikasi perawatan dapat dibandingkan dengan prosesnya.
| Aplikasi | Bagaimana Menilai Kesesuaiannya |
|---|---|

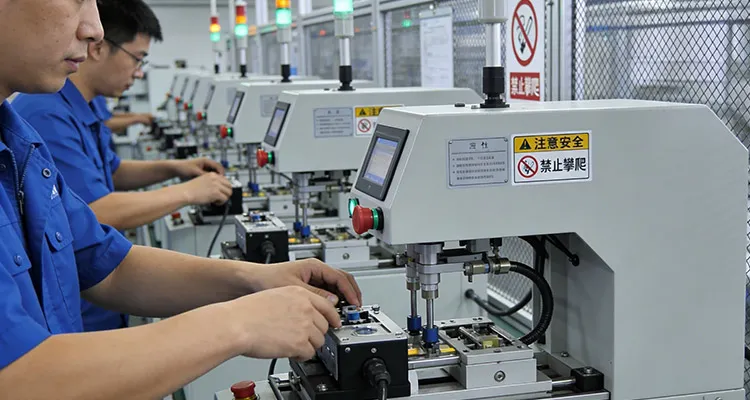

| Perlengkapan perakitan dan pneumatik | Periksa gabungan kebutuhan aliran udara dan tekanan dari aktuator, klem, dan perkakas yang beroperasi pada waktu yang sama. |
| Bengkel servis dan perawatan otomotif | Bandingkan konsumsi alat dan durasi penggunaan puncak dengan kecepatan pengiriman kompresor pada tekanan yang diperlukan. |
| Mesin OEM dan bangku tes | Tentukan stabilitas tekanan, konsumsi udara siklus pengujian, dan persyaratan kualitas udara untuk pencocokan peralatan. |
| Sel produksi individu | Menilai pasokan udara lokal untuk kelompok mesin tertentu, dengan mempertimbangkan jam pengoperasian harian dan penambahan di masa mendatang. |
Untuk kebutuhan udara yang lebih besar, jelajahi Rangkaian Kompresor Udara Sekrup All-in-One dan membandingkan model pada tekanan operasi yang sama.
JAMERS telah memproduksi kompresor sekrup frekuensi variabel magnet permanen dan peralatan pengolahan udara hilir sejak tahun 2012. Cakupan produk ini membantu pembeli mendiskusikan pembangkitan, penyimpanan, dan pengolahan udara dengan satu pemasok.
Ini biasanya merupakan peringkat daya motor nominal yang dipasangkan dalam rangkaian produk kompresor. Untuk pemilihan peralatan, bandingkan pengiriman udara bebas pada tekanan yang diperlukan serta daya motor. Total konsumsi listrik paket juga termasuk kerugian dan peralatan bantu.
Ini dapat menyuplai beberapa perangkat jika konsumsi simultannya sesuai dengan pengiriman kompresor pada tekanan yang diperlukan. Bagikan kebutuhan udara dan pola pengoperasian setiap alat. Penerima dapat menyangga puncak pendek, tetapi tidak meningkatkan keluaran kompresor secara terus menerus.
Tidak. Peringkat pengering menjelaskan berapa banyak udara yang dapat diolah oleh pengering dalam kondisi tertentu. Pengiriman udara bebas kompresor adalah angka kinerja tersendiri. Ukur pengering menggunakan kapasitas yang dikoreksi pada tekanan dan suhu pengoperasian sebenarnya.
Konfigurasi kelistrikan lengkap harus diperiksa sebelum memesan. Tegangan kompresor yang tercantum adalah 380–415 V, sedangkan pengering tercantum pada 220–240 V / 50 Hz. Berikan voltase, fase, dan frekuensi Anda sehingga JAMERS dapat mengonfirmasi paket dan pengaturan koneksi yang kompatibel.
Tanyakan interval servis, persyaratan pelumas jika berlaku, penggantian nomor komponen filter dan pemisah, instruksi perawatan pengering, dan pemeriksaan pembuangan kondensat. Interval perawatan harus mengikuti manual khusus model dan kondisi pengoperasian Anda.
Mencari kompresor udara sekrup putar 10 HP dengan tangki dan pengering untuk bengkel atau proyek peralatan Anda? Kirim JAMERS tekanan, aliran udara, tegangan, fase, frekuensi, aplikasi, dan jumlah pesanan yang Anda butuhkan.
Minta penawaran harga yang mencakup konfigurasi yang dipilih, kinerja tekanan-aliran, spesifikasi pengolahan udara, dokumentasi yang berlaku, dan jadwal pengiriman.
